奥酷教育录播教室方案

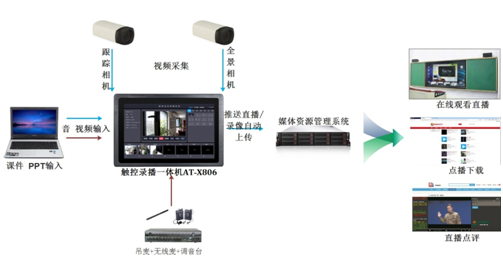

本方案通过智能 录播主机A806,配备两台带自动跟踪的高清摄像机(也可配备板书检测摄像机,板书摄像机,网络高清摄像机等),快速方便的实现自动跟踪、智能导播、课堂直播、课程录制等功能,产品稳定,技术先进,最大限度的满足用户需求,降低成本。

奥酷教育录播教室方案
奥酷教育录播教室方案

总体特点

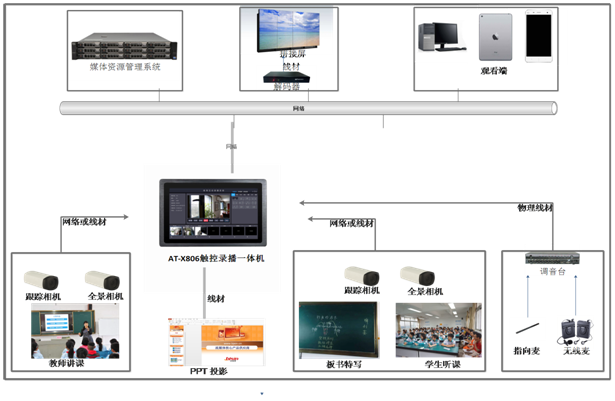

  • 系统为并行架构,结构简洁,稳定可靠,数据传输速度快。
    • 系统由一台录播主机完成录制、直播和跟踪、导播等录播教室功能。
    • 支持图像分析自动跟踪,适用于不同的应用群体和异形教室。
    • 3~6机位自动适应,根据用户需求进行配置,升级维护简单。

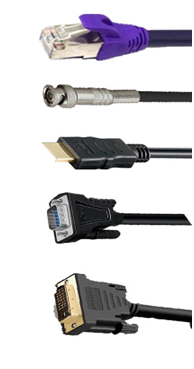

    • 支持高清(1080P、1080I、720P)、标清(720×576等)视频采集;支持SDI/HDMI/VGA/YPbPr/CVBS接口。

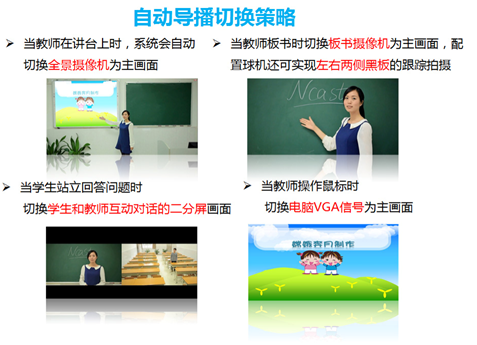

    • 支持手动导播、自动导播两种模式,使得在不同应用场景下的镜头切换更饱满和丰富精彩。
    • 支持校标插入、字幕显示、等导播特效。
    • 支持电影模式、画中画、多分屏模式同时录制。
    • 录制视频的分辨率、码流与直播视频的分辨率、码流相互独立,直播时可根据网络情况设置不同的直播分辨率、码流和显示比例(16:9或4:3);如在录制1080P、1080I时,可设置1080P高清网络直播或720P网络直播,直播显示分辨率可设置16:9或4:3。
    • 录播主机具有网络直播和远程推送双功能,即在进行网络直播时可再推送一路音视频流至广域网服务器,用户可直接通过浏览器在校园网/城域网/广域网上进行接收观看,很好的兼顾了本校及校际间的直播,并满足了不同网络带宽用户的需求。
    • 支持互动教学,单机具备四个教室互动远程教学。
    • 支持网页收看直播,客户端无需下载控件。
    • 支持导播信号的VGA/HDMI输出,可扩展为互动式录播系统、同课异构教学研讨、校园闭路电视直播以及用户的其他应用。

总体功能

主要功能详细参数
视频采集视频输入:SDI/HDMI/VGA/YPbPr/CVBS分辨率:自适应不同分辨率的摄像机接入,如1080P/30fps、1080I/60/50fps 、720P/60fps等SDI最大通道数:3路HDMI最大通道数:1路VGA/YPbPr/CVBS: 1路
音频采集音频输入:MIC 2路;LINE 3路 2、音频采样率:8000、16000、44100、48000
机位数本系统设定支持3路摄像机图像,1路为教师全景摄像机、1路为学生全景摄像机、1路为教师跟踪特写摄像机、

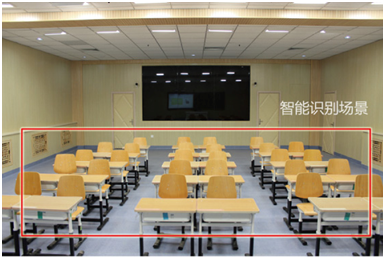

自动跟踪系统老师自动跟踪 智能图像分析算法、精确跟踪教师的走动,教师无需佩戴任何辅助设备,真正做到常态化。支持老师身高自适应功能,始终保持最佳拍摄效果,无论老师站着还是坐着。无缝覆盖老师在教室的活动区域;如讲台区域、讲台与学生中间区域、学生区域。 学生自动跟踪 采用图像定位分析算法。 2、不受光线的干扰和影响。 3、自动、精确捕捉单人站起、坐下,单人到多人,多人到单人等课堂场景。 4、自动跟踪模式下,允许切换至手动模式进行跟踪,可以自动、手动自由切换。 老师PC跟踪 1、采集HDMI/VGA画面运动检测,跟踪教师是否操作电脑或课件视频而进行课件信号跟踪切换。 板书自动跟踪 1、自动板书检测,老师板书时给以板书特写。

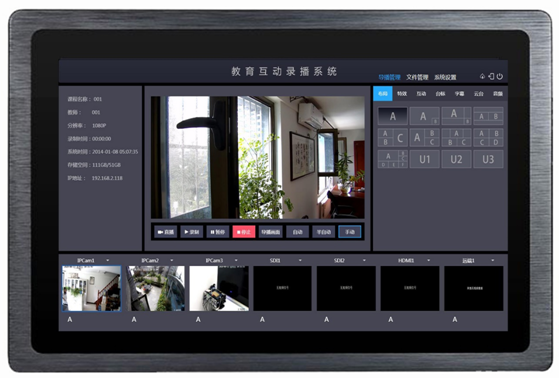

自动导播系统PGM软/硬切换。校标插入:1个,支持BMP格式校标。文本字幕:最大8行,自由位置,支持滚动文本字幕。视频特效:10种切换特效。切换模式:特技切换可选自动和手动; 云台控制、云台速度控制、变倍控制、变倍速度控制、跟踪速度、特效时长设置/数字显示、快捷按键操作、选择摄像机机位、智能化/人性化功能状态指示等功能于一体;调音:支持数字调音。录像时间:支持录像时长显示。最大导播路数:最大支持7路导播,包含本地视频与远程互动视频。内置4点MCU,支持四方互动教学,可一键群呼。
课程录制系统视频编码:标准H.264音频编码:AAC录像格式:MP4,G711录制:导播信号和各摄像机信号实时录制,其他类型节目可选择录制。录制码流:录制码流可调。录像时间:支持录像时长、硬盘总空间状态显示。录像控制:支持启动、停止节目录制控制;
节目播出网络直播: 流媒体协议:采用标准RTMP、SIP、RTSP、TS协议,支持该协议的播放器均可收看直播。编码格式:MP4格式、码流小,低带宽占用,图像清晰。直播延迟:小于300毫秒(测试带宽10Mbps)。直播形式:支持录播主机单机直播,也支持通过专用直播服务器直播。直播/推送:录播主机具有网络直播和远程推送双功能,即在进行本校网络直播时,可再推送一路音视频流至广域网服务器,用户可直接通过浏览器在校园网/城域网/广域网上进行接收观看,很好的兼顾了本校及校际间的直播,并满足了不同网络带宽用户的需求。直播分辨率:直播分辨率与录制分辨率相互独立,互不影响,如:在1080P分辨率录制时,可选择720P或更小的分辨率及图像码率进行直播,最大限度的适应带宽。直播显示比例:可按16:9或4:3设置,该设置不影响录像文件。网页收看:支持网页收看直播,客户机无需安装任何插件。 HDMI/VGA输出: 1、录播主机可直接输出HDMI/VGA信号,该信号可与校园闭路电视系统连接,通过学校电视机收看直播。
VGA/HDMI输出导播信号可以通过录播主机的VGA/HDMI输出,用此信号可以进行功能扩展。
