直播导播录播一体机

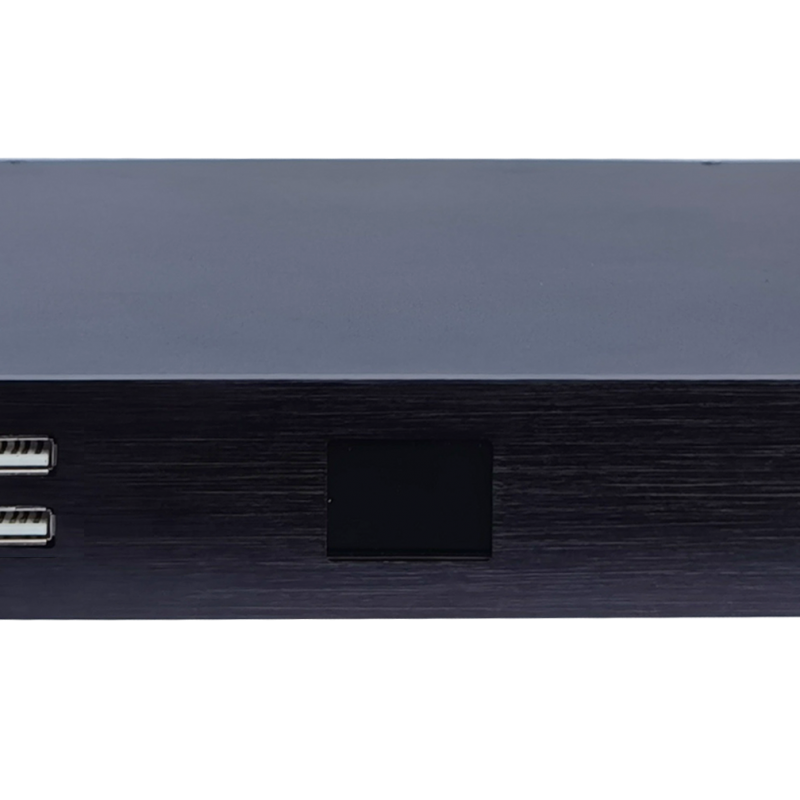

AOKU-A806是一台 4K画质、 多信号输入,多方互动,直播/录制一体的嵌入式直播导播设备,旨在为客户提供简洁,高效,易用的直播导播系统,与奥酷流媒体服务系统AMS一起为用户提供功能完善,易用便捷的直播点播方案。非常适合企事业会议直播、录播,校园网视频直播、录播,视频点播等应用。

AOKU-A806不但可作为传统高清音视频编码器使用,亦可作为录播教室的录播主机,直播导播设备,高清解码器,互动主机使用。一台设备可轻松实现多种应用。

  • 主要特性
  • 软件特性
  • 常用应用图
  • 主机参数
  1. 主机专为会议录播应用而设计的专业设备,集支持4K合成编码、4KHDMI输入、4K合成HDMI输出、RTSP/H.323/SIP多协议四方互动、可选内置5G WIFI无线图像、可选配内置数字音频处理器等功能为一体。
  2. 主机内置录制、直播、点播、导播管理、存储、无缝切换等功能集成在一台主机内。
  3. 主机采用嵌入式DSP纯硬件架构;Linux操作系统;能够7*24小时工作;
  4. 主机采用铝质机箱,设备高度不高于1U;
  5. 视频输入接口:8路物理接口。分别为高清摄像机3G/HD-SDI输入4路、2路HDMI输入接口、1路VGA、1路YPBPR/CVBS/S-VIDEO信号输入;
  6. 视频输出接口:3路高清输出端子可输出2路不同画面,端子分别为2路HDMI输出,最高支持4K输出; 1路VGA 1080P输出;
  7. 音频接口:2路麦克风接入自带幻象电源;3路立体声线路接入;3路线路输出、1路3.5mm本地耳机监听接口。
  8. 控制接口:8路RS232/RS485串口、4路USB接口,其中1路支持USB3.0。
  9. 网络接口:1路RJ45 LAN接口。
  10. 编码:1路4K编码;或7路1080p30fps音视频编码;独立4路音频采集。
  11. 解码:3路1080p30fps音视频解码;
  12. 编码格式:视频支持H.264SVC/HP/MP/BP可选;音频音频编码格式AAC/G.711。媒体文件格式MP4。视频编码码流:56Kbps~16Mbps可调,音频采样率8-48HZ可调,音频编码码率8-320Kbps可调。
  13. 画面合成:1路画面合成,提供2/4/6/8/自定义等多种模式选择,合成分辨率4K或1080P设置。
  14. 可选配音频处理器模块:支持混音编组、自动反馈抑制AFC、自动回声消除AEC、自动噪声消除ANC;
  15. 远程互动:支持RTSP/H.323/SIP等多协议混合远程应用模式,RTSP/SIP支持四方互动模式;
  16. 流媒体协议:支持TCP/UDP/RTSP/RTP/RTMP/ONVIF/H.323/SIP/TS协议
  17. 存储:标配2T硬盘,最大可支持2路SATA接口硬盘,支持单盘3T硬盘,可实现7路码流实时存储能力,在设备网页及设备输出导播界面中具备对单个视频文件查看、下载、与删除等功能。
  1. 嵌入式录播管理软件须安装于主机内,须基于B/S及本机HDMI/VGA视频输出GUI双管理操作界面架构,B/S兼容IE等浏览器。
  2. 系统集视频监视,视频切换、云台控制,音频调整,直播/录制、暂停等控制,字幕、LOGO校徽、直播监视、导播,点播,系统设置等功能
  3. 视频预览显示:不少于7路高清视频的实时预览显示,可以SDI/HDMI/远程互动混合同时输入;
  4. 录制方式支持人工导播切换控制或与自动跟踪系统无缝组合,实现全自动录制;
  5. 实时显示录制信息,包括录制时长、视频分辨率、主机IP等信息;并要求能够显示硬盘容量;
  6. 实现至少7路通道的实时预监功能;云台控制界面:具有6个预置位数字键,上下左右、拉近拉远调节界面;
  7. 录制模式支持电影模式、电影加资源模式两种。电影模式和资源模式可同时工作。录制电影加资源模式时,资源模式在后台工作。
  8. 导播方式支持手动、全自动模式模式可以任意切换;
  9. 手动导播模式支持视频预览、直播输出监视、视频切换、音频调整、录制模式切换等功能;支持手动云台PTZ控制,老师视频和学生视频均支持多个预置位设置。
  10. 资源模式界面、电影模式界面统一;在菜单里勾选需要录制资源的通道,一键开启电影+资源模式录像就能同时录制PGM和资源录像。
  11. 软件自带不少于四点MCU,支持四方互动教学;支持SIP/H323/RTSP/RTMP等互动呼叫协议,支持呼叫端通信录管理,或实现一键多终端呼叫或挂断。
  12. 支持公司自主研发互动教学平台或第三方视频会议多点控制单元MCU实现大规范互动教学应用。
  13. 软件自带点播功能,最大支持5个人同时点播主机录像。
  14. 支持课程信息、字幕、片头、片尾信息等功能,支持手动发布字幕,以增强课件感染力。
  15. 支持多种切换特效,擦除、淡进淡出等主流切换特效。
  16. 支持远程FTP上传/下载录像,可录制结束、定时等多种上传模式。
  17. 支持开机录制、定时录制、手动录制、校级平台系统课程表等多种录制模式。
  18. 支持TS组播推流,在局域网内支持更多用户观看直播。
  19. 要求录制文件音视频同步,满足第三方编辑软件的正常应用。

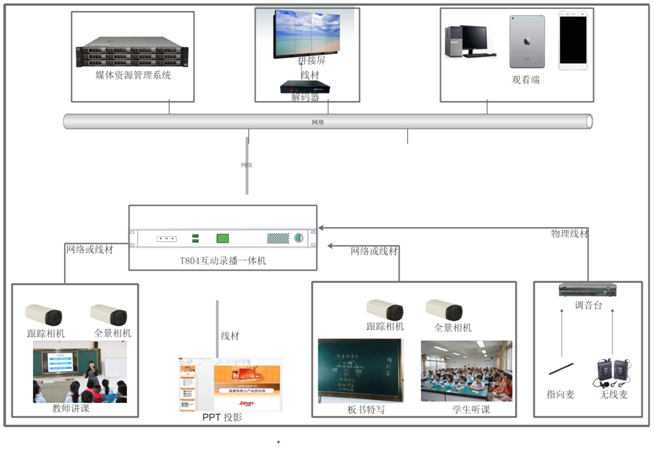

1、录播教室应用:

直播导播录播一体机
直播导播录播一体机

2、导播应用

直播导播录播一体机
序号技术指标详细参数
1视频编解码标准H.264(SVC/HP/MP/BP)
2视频编码分辨率QCIF、CIF、4CIF(D1)、480P、576P、720P、1080P、1920×1200,1280×800,1440×900,1366×768,1280×1024,1024×768,800×600、3840*2160【4K】
3解码分辨率QCIF、CIF、4CIF(D1)、480P、576P、720P、1080P、1920×1200,1280×800,1440×900,1366×768,1280×1024,1024×768,800×600
4压缩帧率5~30帧/秒
5视频码率50kbps~16Mbps
6码流类型纯音频码流/纯视频码流/音视频混合流
7音频编码解码标准G.711 /AAC
8音频码率G.711采样率为8k,音频码率为64kbps; AAC采样率为16k,码率为16kbps~96kbps AAC采样率为48k,码率为48kbps~320kbps
9网络协议TCP/IP,RTSP/RTMP/ONVIF/SIP/H.323
10系统管理协议SNMP
11操作系统 嵌入式Linux
